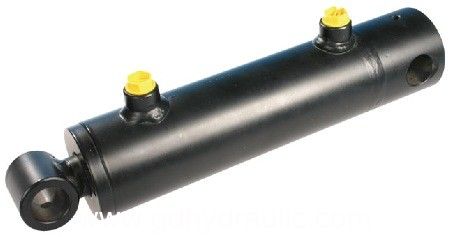

| Hydraulikzylinder der EU-Linie |
| SPEZIFIKATION | ||||||||||||||
| 1. Stangenkopf-Querrohr | Hochfester Stahl | |||||||||||||
| 2. Stange | Hochfester SAE C1045 (UNI C45), geschliffener und polierter hartverchromter Stab | |||||||||||||
| 3. Rohr | Hochfestes, kaltgezogenes Rohr, präzisionsgeschliffen für eine längere Lebensdauer der Dichtung | |||||||||||||
| 4. Kolben | Geteilte Kolbenstruktur, die verhindert, dass die Dichtungssätze während der Montage beschädigt werden | |||||||||||||
| 5. Kolbenmutter | Kontermutter, Güteklasse 8, hochfest verzinkt | |||||||||||||
| 6. Anschlussstecker | Kunststoff | |||||||||||||
| 7. Schmiernippel | M8 (Standard) enthalten | |||||||||||||
| 8. Drüse | Hochfester Stahlguss | |||||||||||||
| 9. Basisende | Hochfestes SAE C1045 (UNI C45) | |||||||||||||
| A. Kolben-AD-Dichtung | Kompaktdichtung mit Anti-Extrusionsring aus Kunststoff(2)+Führungsring aus gefülltem PTFE(2)+Elastomer-Energizer(1) | |||||||||||||
| B. Kolben-ID-Dichtung | O-Ring | |||||||||||||
| C. Rohrdichtung | O-Ring (1) + Stützring (1) für Anti-Extrusion | |||||||||||||
| D. Tragering | Phenolharz mit Gewebe für eine hervorragende Lebensdauer | |||||||||||||
| E. Stangendichtung | U-Schale aus Polyurethan | |||||||||||||
| F. Wischer | Polyurethan | |||||||||||||
| SPEZIFIKATION (mm) | ||||||||||||||
| MODELL | D | AL | S | STREICHELN | K | CM | E | L | L1 | H1 | F | H | v | Gewicht (kg) |
| GDEU0160050 | 35 | 25 | 16 | 50 | 160 | 31 | 1/4" | 23 | 22 | 35 | 12.1 | 25 | 25 | 1 |
| GDEU0160100 | 35 | 25 | 16 | 100 | 210 | 31 | 1/4" | 23 | 22 | 35 | 12.1 | 25 | 25 | 1.2 |
| GDEU0160150 | 35 | 25 | 16 | 150 | 260 | 31 | 1/4" | 23 | 22 | 35 | 12.1 | 25 | 25 | 1.4 |
| GDEU0160200 | 35 | 25 | 16 | 200 | 310 | 31 | 1/4" | 23 | 22 | 35 | 12.1 | 25 | 25 | 1.7 |
| GDEU0200050 | 42 | 32 | 20 | 50 | 205 | 51 | 1/4" | 33 | 35 | 40 | 16.2 | 30 | 35 | 1.7 |
| GDEU0200100 | 42 | 32 | 20 | 100 | 255 | 51 | 1/4" | 33 | 35 | 40 | 16.2 | 30 | 35 | 2.1 |
| GDEU0200150 | 42 | 32 | 20 | 150 | 305 | 51 | 1/4" | 33 | 35 | 40 | 16.2 | 30 | 35 | 2.4 |
| GDEU0200200 | 42 | 32 | 20 | 200 | 355 | 51 | 1/4" | 33 | 35 | 40 | 16.2 | 30 | 35 | 2.8 |
| GDEU0200250 | 42 | 32 | 20 | 250 | 405 | 51 | 1/4" | 33 | 35 | 40 | 16.2 | 30 | 35 | 3.1 |
| GDEU0200300 | 42 | 32 | 20 | 300 | 455 | 51 | 1/4" | 33 | 35 | 40 | 16.2 | 30 | 35 | 3.5 |
| GDEU0200400 | 42 | 32 | 20 | 400 | 555 | 51 | 1/4" | 33 | 35 | 40 | 16.2 | 30 | 35 | 4.2 |
| GDEU0200500 | 42 | 32 | 20 | 500 | 655 | 51 | 1/4" | 33 | 35 | 40 | 16.2 | 30 | 35 | 4.8 |
| GDEU1250100 | 50 | 40 | 25 | 100 | 270 | 42 | 3/8" | 40 | 45 | 50 | 20.5 | 40 | 40 | 3.23 |
| GDEU1250150 | 50 | 40 | 25 | 150 | 320 | 42 | 3/8" | 40 | 45 | 50 | 20.5 | 40 | 40 | 3.71 |
| GDEU1250200 | 50 | 40 | 25 | 200 | 370 | 42 | 3/8" | 40 | 45 | 50 | 20.5 | 40 | 40 | 4.16 |
| GDEU1250250 | 50 | 40 | 25 | 250 | 420 | 42 | 3/8" | 40 | 45 | 50 | 20.5 | 40 | 40 | 4.66 |
| GDEU1250300 | 50 | 40 | 25 | 300 | 470 | 42 | 3/8" | 40 | 45 | 50 | 20.5 | 40 | 40 | 5.12 |
| GDEU1250400 | 50 | 40 | 25 | 400 | 570 | 42 | 3/8" | 40 | 45 | 50 | 20.5 | 40 | 40 | 6.05 |
| GDEU1250500 | 50 | 40 | 25 | 500 | 670 | 42 | 3/8" | 40 | 45 | 50 | 20.5 | 40 | 40 | 6,99 |
| GDEU1250600 | 50 | 40 | 25 | 600 | 770 | 42 | 3/8" | 40 | 45 | 50 | 20.5 | 40 | 40 | 7,95 |
| GDEU1250700 | 50 | 40 | 25 | 700 | 870 | 42 | 3/8" | 40 | 45 | 50 | 20.5 | 40 | 40 | 8.87 |
| GDEU1250800 | 50 | 40 | 25 | 800 | 970 | 42 | 3/8" | 40 | 45 | 50 | 20.5 | 40 | 40 | 9.82 |
